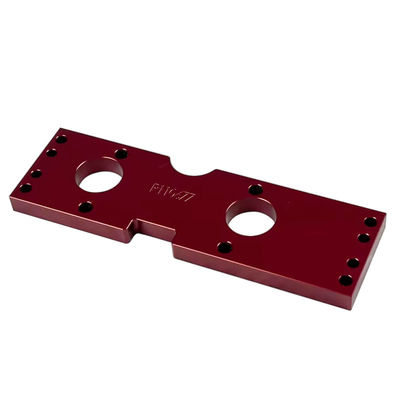

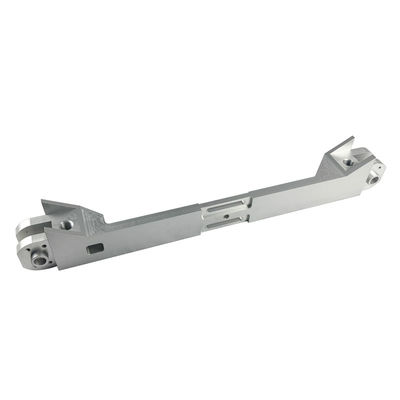

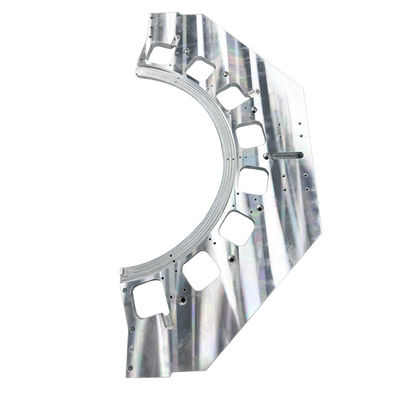

Aangepaste kleur CNC-bewerkte onderdelen voor aluminium producten OEM-goedgekeurd

De productie-industrie vertrouwt steeds meer op uiterst nauwkeurige, CNC-gefreesde aluminium onderdelen voor toepassingen die lichtgewicht duurzaamheid en uitstekende bewerkbaarheid vereisen. Als ervaren fabrikant van CNC-bewerkingen zijn wij gespecialiseerd in het produceren van hoogwaardige aluminium CNC-gefreesde onderdelen voor lucht- en ruimtevaart-, automobiel-, medische en industriële toepassingen.

CNC-ontwerprichtlijnen

Een uitdaging die vaak voorkomt bij het ontwerpen van CNC-gefreesde onderdelen is het ontbreken van branchespecifieke normen. Terwijl fabrikanten van CNC-machines en gereedschappen hun technologische mogelijkheden blijven verbeteren, blijven de grenzen van wat mogelijk is steeds groter worden. De volgende tabel vat de aanbevolen en haalbare waarden samen voor enkele veel voorkomende kenmerken van CNC-gefreesde onderdelen.

Diep holtefrezen: Een holte wordt als diep beschouwd als de diepte ervan groter is dan zes keer de gereedschapsdiameter. Met behulp van speciaal gereedschap (maximale diepte: 35 cm met een vingerfrees met een diameter van 1 inch) kan een verhouding tussen gereedschapsdiameter en holtediepte van 30:1 worden bereikt.

Vingerfrezen hebben een vlakke of licht afgeronde ondersnijkant. Andere vloerradii kunnen met kogelgereedschappen worden bewerkt. Het is een goede ontwerppraktijk om de aanbevolen waarde te gebruiken, aangezien dit de voorkeurskeuze van de machinist is.

Bewerken van gaten met afwijkende diameters

Voor gaten met niet-standaard diameters moeten vingerfrezen worden gebruikt voor de bewerking. In dit geval geldt de maximale spouwdieptelimiet en moet de aanbevolen maximale dieptewaarde worden geraadpleegd. Voor gaten dieper dan de typische waarde moeten speciale boren worden gebruikt voor de bewerking, met een minimale diameter van 3 mm. Blinde gaten die zijn bewerkt met boren hebben een conische bodem (hoek van 135 graden), terwijl gaten die zijn bewerkt met vingerfrezen een vlakke bodem hebben.

Bij CNC-bewerkingen bestaat er geen bijzondere voorkeur tussen doorlopende gaten en blinde gaten.

Draden worden gesneden met tappen, externe draden met stempels. Tappen en snijmessen kunnen worden gebruikt voor het snijden van schroefdraad tot M2. CNC-draadsnijgereedschappen zijn gebruikelijk en hebben de voorkeur van machinisten, omdat ze het risico op tapbreuk beperken. CNC-draadsnijders kunnen schroefdraad tot M6 snijden.

Voor schroefdraad in blinde gaten die met een tap zijn gesneden (dwz alle schroefdraad kleiner dan M6), moet een lengte zonder schroefdraad gelijk aan 1,5 maal de nominale diameter aan de onderkant van het gat worden toegevoegd. Wanneer CNC-draadsnijgereedschappen kunnen worden gebruikt (dwz schroefdraad groter dan M6), kan het gat over de hele lengte worden ingeregen.

De meeste machinewerkplaatsen kunnen holten en gaten nauwkeurig bewerken met gereedschappen met een diameter kleiner dan 2,5 mm (0,1"). Alles onder deze limiet wordt beschouwd als microbewerking. Speciaal gereedschap (microboren) en expertise zijn nodig om deze kenmerken te bewerken, omdat de fysica van het snijproces op deze schaal verandert. Daarom wordt aanbevolen het gebruik ervan te vermijden, tenzij absoluut noodzakelijk.

Onze toleranties zijn 2768 Medium of Fine. Als er geen toleranties zijn gespecificeerd, gebruikt de productiepartner de geselecteerde kwaliteit 2768.

Toleranties definiëren de grenzen van aanvaardbare afmetingen. Haalbare toleranties variëren op basis van de basisafmetingen en geometrie van het onderdeel. Bovenstaande waarden zijn redelijke richtlijnen.

Gegraveerde tekst heeft de voorkeur boven tekst in reliëf, omdat er minder materiaal wordt verwijderd. Een schreefloos lettertype (zoals Arial of Verdana) met een minimale grootte van -20 wordt aanbevolen. Veel CNC-machines zijn voorgeprogrammeerd voor deze lettertypen.

Veelgestelde vragen:

Vraag: Bent u een handelsbedrijf of fabrikant?
A: Wij zijn een fabriek.

Vraag: Hoe kan ik een offerte verkrijgen?
A: Om een ​​offerte te ontvangen, verzoeken wij u ons tekeningen te sturen in formaten zoals IGS, DWG, STEP, enz., samen met een gedetailleerde PDF. Als u specifieke vereisten heeft, kunt u deze in het verzoek vermelden. Wij zullen u ter referentie professioneel advies geven.

Vraag: Wat moet ik doen als ik geen tekening heb?
A: In dergelijke gevallen kunt u ons monsters of tekeningen verstrekken. U kunt er zeker van zijn dat wij de veiligheid en vertrouwelijkheid van de verstrekte tekeningen garanderen.

Vraag: Wat is uw levertijd?
A: Normaal gesproken duurt het 7-14 dagen voordat de onderdelen gereed zijn. We beschikken over systemen die een tijdige levering garanderen.

Vraag: Hoe verzenden jullie de producten? Wat zijn de verpakkingsgegevens?
A: Voor bestellingen van kleine hoeveelheden werken we samen met koeriersdiensten zoals TNT, FEDEX, UPS, enz. Voor grotere hoeveelheden zijn er opties voor verzending via de lucht of over zee beschikbaar. We hebben standaard verpakkingsdetails, maar als u specifieke vereisten heeft, zijn wij bereid u te helpen.

Vraag: Verstrekt u monsters? Is er een toeslag?
A: Ja, we kunnen monsters leveren, maar er kunnen extra kosten aan verbonden zijn.

Vraag: Wat zijn uw betalingsvoorwaarden? Hoe kan ik de betaling uitvoeren?
A: Onze betalingsvoorwaarden zijn 50% T/T (bankoverschrijving) vooraf, waarbij het saldo vóór verzending moet worden betaald. Als u nog andere vragen heeft, neem dan gerust contact met ons op.
